KLDPWiki: Doxygen/강좌01

Doxygen/강좌01

[edit]

1. Doxygen은 무엇인가? ¶

Doxygen 은 C, C++, JAVA등의 소스를 자동으로 문서화 시키는 Tool이다.

물론 아무것도 안하고 자동화 시키는것이 아니다.

Doxygen은 C, C++, JAVA 주석을 이용하여 문서화를 하는것이다.

그래서 주석을 달때 주석에 조금 특별하게 다는것이다.

[edit]

2. C언어 예제 ¶

hello world 라는 유명한 소스로 한번 문서화를 해보겠다.

Doxygen은 문서화할때 html, 워드파일 doc(rtf 포멧), pdf, Latex(dvi), ..등 여러가지 파일로 만들수 있다.

하지만 여기서는 웹이기때문에 일단 웹으로만 보여 주겠다.

[edit]

2.1. hello.c ¶

 /**

   @file     GetAge.c

   @brief    시험 작성.

   */

#include <stdio.h>

 /**

   @brief    hello Main 함수.

   @author   박지훈

   @date     2013-03-31 09:30:00

   @return   입력 받은 나이 값.

   */

char* getAge()

{

        static char Age[128]; ///<Age Char 변수>

        printf( "Your Age : " );

        scanf( "%s", Age );

        return Age;

}

int main()

{

        char *str;

        str =  getAge();

        printf( "My Age is %s\n", str );

        return 0;

}

[edit]

2.2. Doxygen으로 문서화한 것 ¶

아래의 링크를 클릭하여 문서한것을 보자.

[edit]

3. 직접 해보기 ¶

위에서 작성한 hello.c파일을 직접한번 만들어 보자.

일단 필요한것이 있다. 무엇일까?

음.. 생각나지 않는다면 이 문서를 왜 보는지 생각해 보자.

바로 Doxygen이다.

[edit]

3.1. Doxygen설치 ¶

일단 Doxygen을 다운 받고 설치를 해야 한다.

제 회사 환경이 Windog(ㅠㅠ) 환경이므로 Windog Doxygen을 받아서 설치해보겠다.

[http]

Doxygen 홈페이지에 가서 우측 메뉴에 있는 Download탭에 가서 Doxygen을 받아 설치한다.

[http]

Window용 Doxygen을 다운받아 설치한다. 무조건 next->next 하면 깔린다. (-_-;;) 귀찮니즘 발동으로 생략하겠다.

[edit]

3.2. hello.c 파일 작성 ¶

위에 나온 hello.c 파일을 작성하여 임의의 Directory에 저장시킨다. (필자는 D:\Doxygen 으로 하겠다.)

[edit]

3.3. 문서화 하기 ¶

시작메뉴 --> 프로그램 --> doxygen --> doxywizard 를 실행한다.

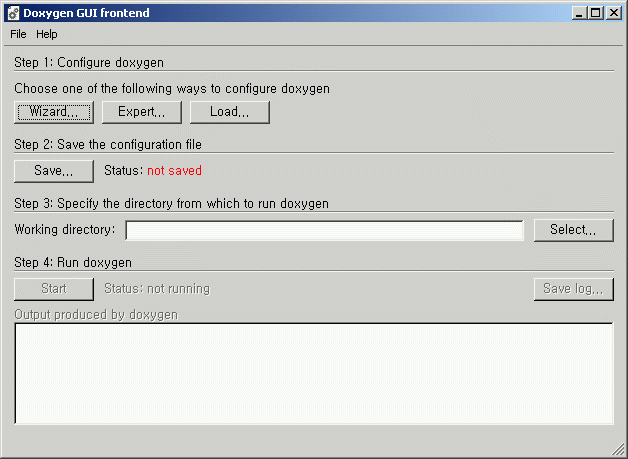

실행하면 아래와 같은 화면이 나온다.

[GIF image (22.1 KB)]

[edit]

3.3.1. Step1 Doxygen 설정파일 만들기 ¶

Step1의 Wizard를 클릭한다.

그러면 아래의 화면이 나온다.

[edit]

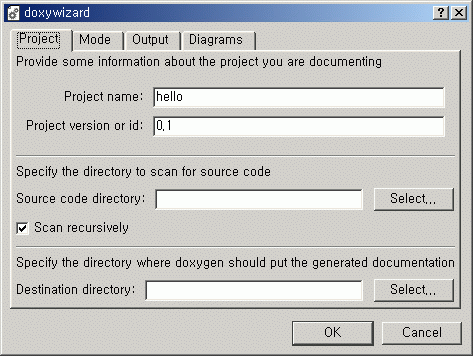

3.3.1.1. Wizard - Project 탭 ¶

[GIF image (24.17 KB)]

Poject 탭 project name 에 프로젝트 명을 쓴다.

현재 Doxygen버그로 한글이 깨지니 영어로 써라.

여기서는 Hello 로 하겠다.

아래 사항을 입력하라.

현재 한글 directory명을 쓰면 되지 않는다.

입력사항	설명	입력할것
Project name	프로젝트 이름이며 필수	hello
Project version or id	프로젝트 버전 필수 아님	0.1
Source code directory	소스 파일 directory 필수아님
Destination directory	문서를 출력할 dirctory 필수아님

필자의 작업 dirctory를 d:\Doxygen했기 때문에 D:\Doxygen으로 했다.

[edit]

3.3.1.2. Wizard - Mode 탭 ¶

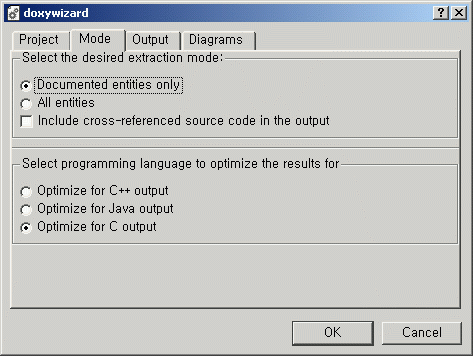

이제 Mode 탭이다.

[GIF image (15.96 KB)]

여기서는 제일 하단의 Optimize C output을 선택한다.(C 문서 최적화)

[edit]

3.3.1.3. Wizard - Output 탭(문서 파일출력 종류) ¶

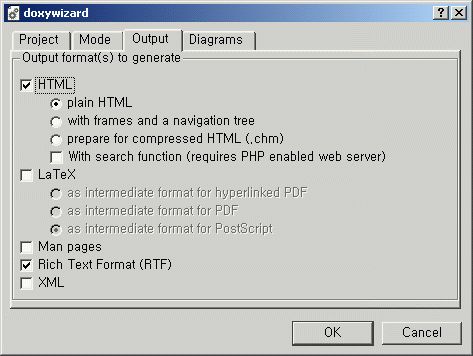

이제 output탭.(여기를 파일 출력에 대한 탭이다)

[GIF image (17.64 KB)]

여기서 html과 Rich Text Format(RTF)를 선택하자. html은 다들 아시겠고 Rich Text Format(RTF) 는 워드파일(doc)과 거의 같다고 보시면 되겠다.(워드에서 열린다.)

이제 거의 끝났다. OK 버튼을 눌러 다시 원래 화면으로 나온다.

[edit]

3.3.1.4. Expert - Project ¶

[GIF image (22.1 KB)]

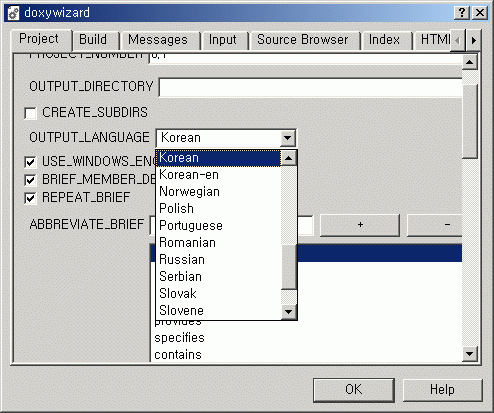

위 화면에서 Expert... 버튼을 눌러 한국어 설정을 하고 빠져 나온다.

[GIF image (27.14 KB)]

[edit]

3.3.2. Step2 설정파일 저장 ¶

이제 아래 화면에서

[GIF image (22.1 KB)]

Step2의 Save를 눌러 D:\Doxygen\Doxyfile로 저장하시고

[edit]

3.3.3. Step3 작업 Directory 지정 ¶

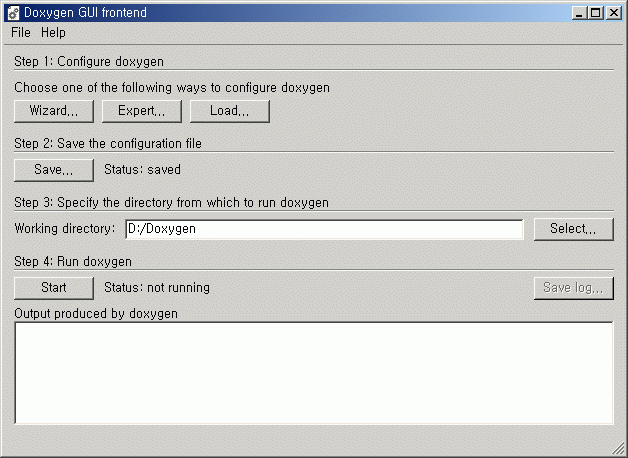

Step3에서 Working directory에 D:\Doxygen\를 입력후

[GIF image (31.06 KB)]

[edit]

3.3.4. Step4 Doxygen 실행 ¶

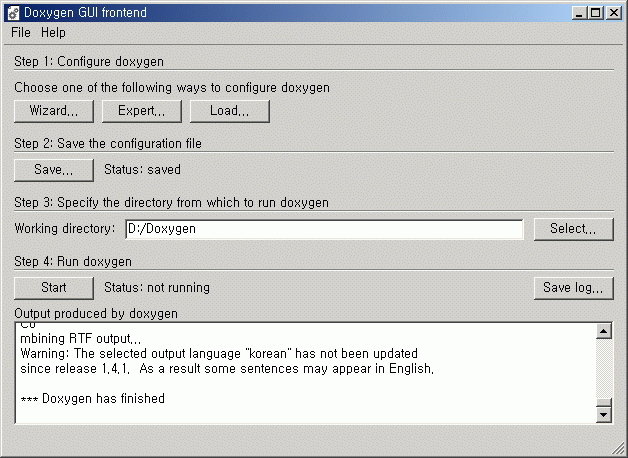

Step4어서 Start버튼을 눌러 작동 하면 된다.

[GIF image (32.21 KB)]

[edit]

3.3.5. 문서 보기 ¶

그러면 D:\Doxygen 에 html Dirctory와 rtf Directory가 생겼을 것이다.

   D:\Doxygen>dir /w /s

   D:\Doxygen 디렉터리

   [.]        [..]       hello.c    Doxyfile   [html]     [rtf]

          2개 파일           9,798 바이트

   D:\Doxygen\html 디렉터리

   [.]                 [..]                doxygen.png         doxygen.css

   index.html          files.html          hello_8c.html       dir_000000.html

   dir_000001.html     dirs.html           globals.html        globals_func.html

         10개 파일          19,070 바이트

   D:\Doxygen\rtf 디렉터리

   [.]          [..]         refman.rtf

          1개 파일          26,048 바이트

   D:\Doxygen>
